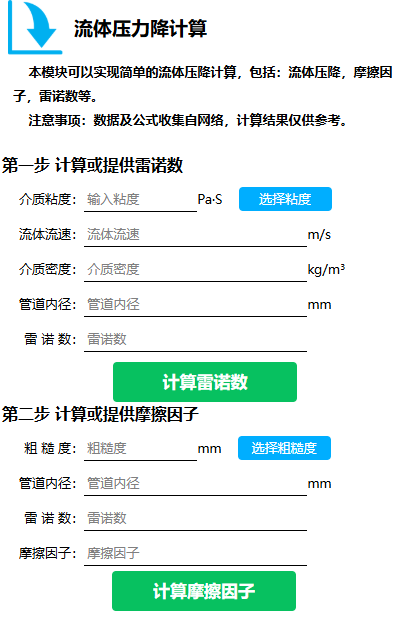

化工设计估算过程中，计算直管段的压降比较容易，通过摩擦因子、雷诺数和粗糙度可以计算流体在直管当中的压降。本公众号小程序 化工工具箱 也提供了计算直管段压降的功能。可以通过估算常规情况下，在直管段内流动的流体压降。

但是实际生产过程中，管道不仅仅只包含直管段，管道上往往还有一系列的管道附件，比如：弯头、三通、渐扩管、渐缩管、阀门、设备接管口以及孔板、流量测量仪表等部件，这些管道附件由于结构不同，对流经的流体形成不同的局部阻力。

由于这些管件的存在，实际生产过程中管道压降除了直管段压降、标高压降之外，还需要加上这些管件组成的局部阻力之和。通常情况下，这些局部阻力比较难以计算，因此实际计算过程中通常采用局部阻力系数法或当量长度法进行计算。

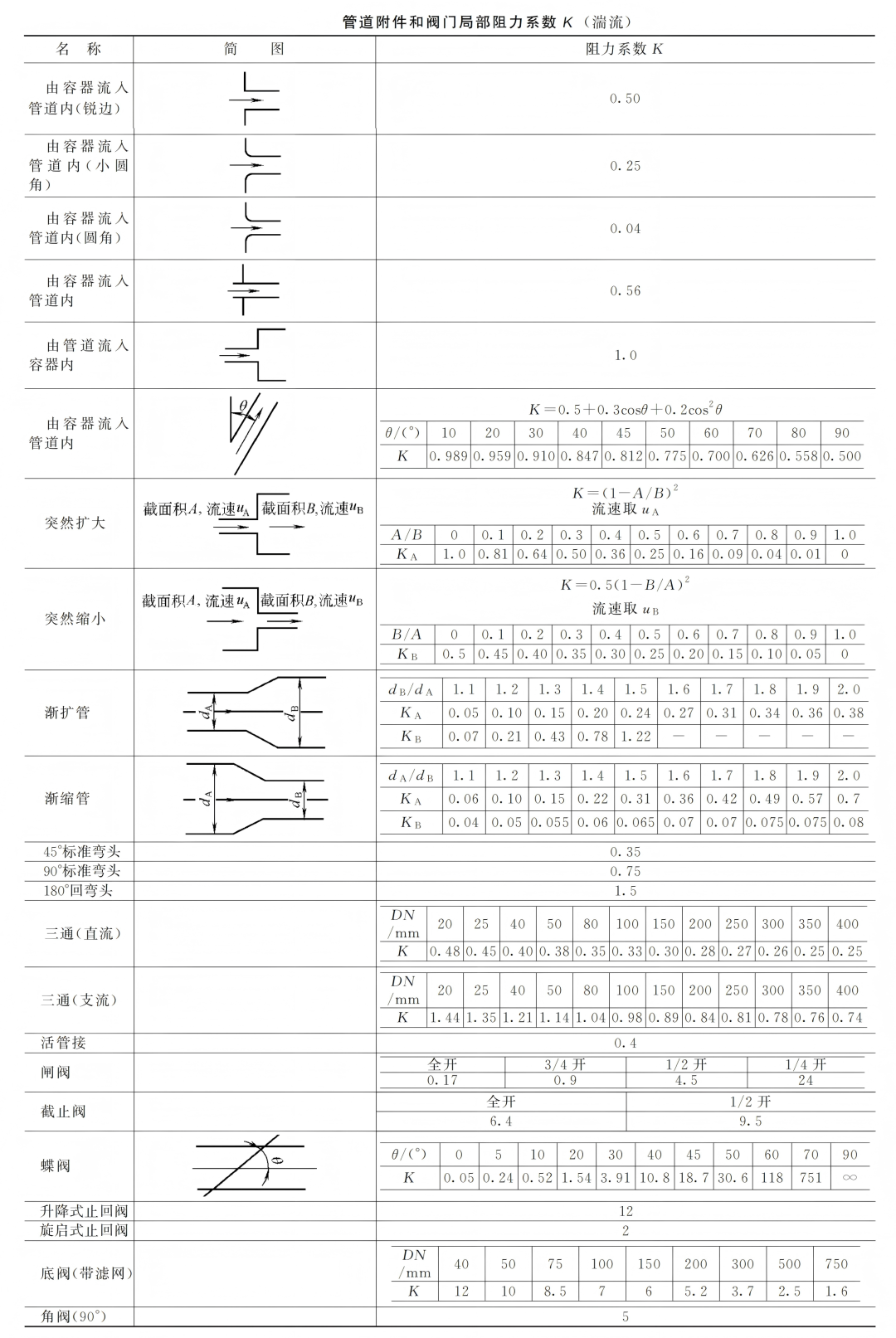

不同管件拥有不同的局部阻力系数，通常情况下分为层流和湍流，而实际应用过程中通常为湍流。常见的局部阻力系数表如下：

当量长度是比较常用的一种估算方式，可以通过清点管件的数量，来确定管件对应的当量直管管道长度，通过计算直管来确定管道的压降。

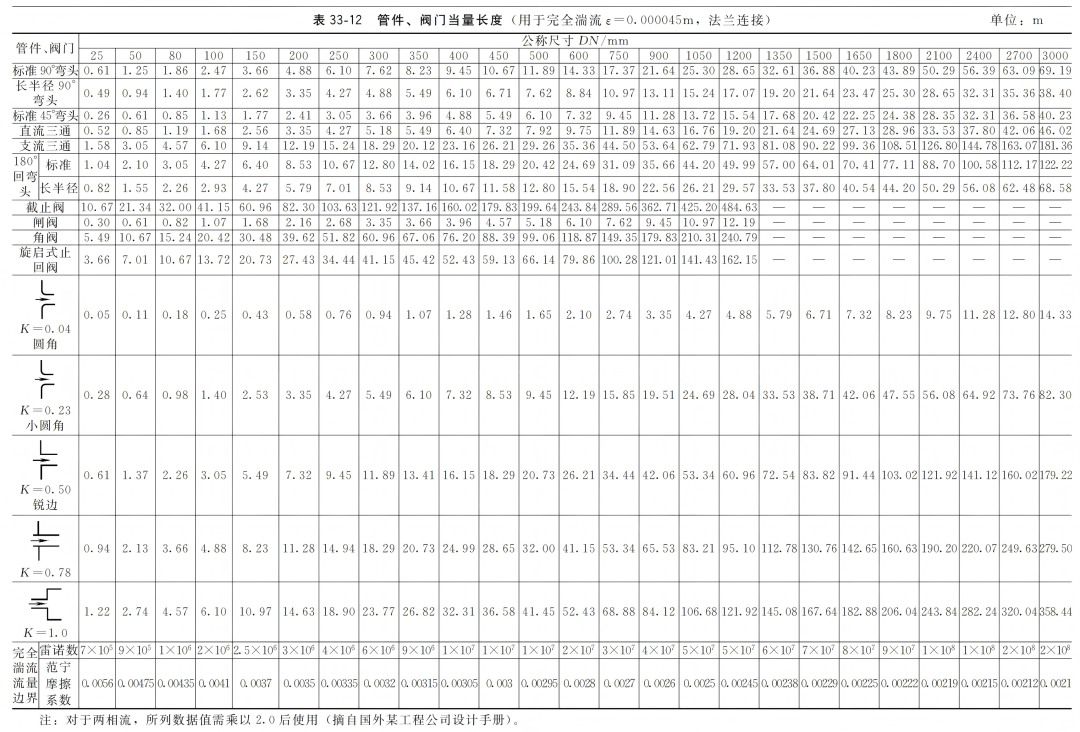

湍流情况下，常见的管件当量长度如下：

本文的图片为高清图片。如果看不清楚，是因为微信可能会压缩图片。

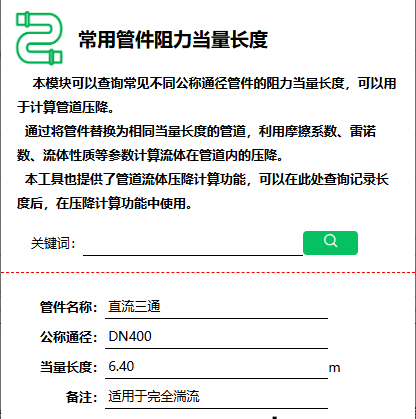

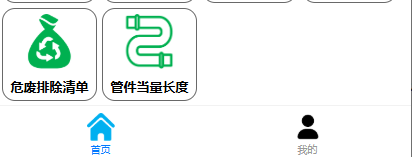

另外，本公众的小程序 化工工具箱 新增了管件当量长度查询功能，可以使用小程序直接查询各类管件的当量长度。
